接近开关
电感式接近开关 IIP201 IIK3015-FRKG/V4A/IO/US-104



  • 电感式接近开关 IIP201 IIK3015-FRKG/V4A/IO/US-104

  • 产品分类：IFM
  • 用于机器的精确位置监控
    工作温度范围广，因而能够灵活运用
    极高的重复性
    通过 IO-Link 将距离作为线性过程值进行可靠传送
    通过 IO-Link 可以调节常闭 / 常开和 PNP/NPN
产品订购热线：18020505162
在线购买

产品特征

电气设计 PNP/NPN; (可设定参数)
输出功能 常开/常闭; (可设定参数)
通信接口 IO-Link
外壳 螺纹结构
尺寸 [mm] M30 x 1.5 / L = 60

应用

特殊的性能 抗电磁干扰的
抗电磁干扰的 有
电磁场抗扰度最大值 [mT] 300

电气数据

工作电压 [V] 10...30 DC
电流损耗 [mA] < 20
防护等级 III
反相保护 有

输出

电气设计 PNP/NPN; (可设定参数)
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 75
短路保护 有
过载保护 有

监控范围

开关点IO-Link [mm] 3...14.55
测量范围IO-Link [mm] 1.5...15

精度/偏差

重复精度 < 40 µm

工厂校准（目标：铝，120x120 mm）

分辨率 [µm] 15
温度变化率 ± 6 µm/K
线性偏差 ± 40 µm

应用校准（1点校准；目标：铁，120x120 mm）

分辨率 [µm] 15
温度变化率 ± 9 µm/K
线性偏差 ± 200 µm

应用校准（3点校准；目标：铁，60x60 mm）

分辨率 [µm] 15
温度变化率 ± 9 µm/K
线性偏差 ± 100 µm

接口

通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO模式 有
必需的mater port type A
处理周期最小值 [ms] 3.2
支持的DeviceID
运行方式 DeviceID
default 1709

工作条件

环境温度 [°C] -25...70
外壳防护等级 IP 65; IP 66; IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
EN 55011 等级B
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度
抗冲击
EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
持续抗冲击性
EN 60068-2-27 Eb 40 g ６ ms; 3个坐标轴中每个方向4000个冲击
快速温度变化
EN 60068-2-14 Na TA = -25 °C；TB = 70 °C；t1 = 30 min；t2 = < 10 s；50个循环
MTTF [年] 1337
包括嵌入式软件 有
UL认证
Ta -25...70 °C
Enclosure type Type 1
电源 Limited Voltage/Current
UL认证编号 A005
文件数量UL E174191

机械技术数据

重量 [g] 110.8
外壳 螺纹结构
安装 齐平安装
尺寸 [mm] M30 x 1.5 / L = 60
螺纹代号 M30 x 1.5
原材料 外壳: 不锈钢(1.4404 / 316L); 感应面: LCP 白色; LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm] 7

显示器/操作件

显示
开关状态 4 x LED, 黄色
SIO模式
输出级提供电流 LED, 黄色 灯
IO-Link模式
测量范围内目标 LED, 黄色 灯

附件

供货范围
固定螺母: 2

注释

包装单位 1 件

电气连接 - 插头

接口 接插件: 1 x M12; 译码: A

图表

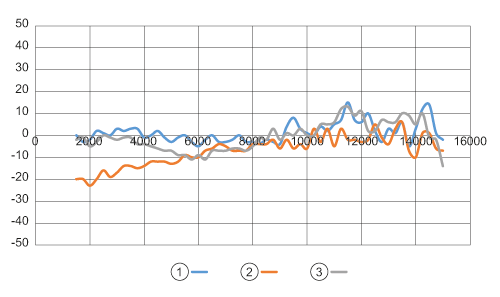

线性偏差
